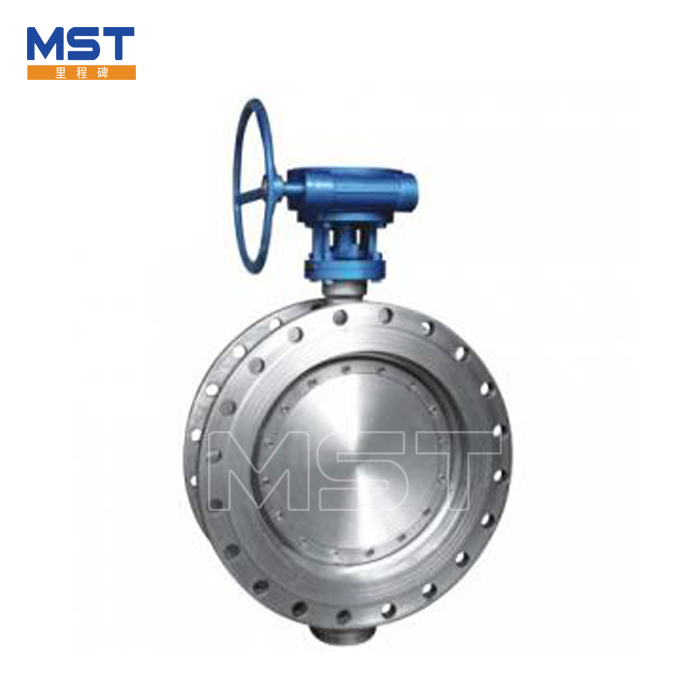

ステンレス鋼製バタフライバルブが、要求の厳しい環境において他の流量制御ソリューションよりも優れたパフォーマンスを発揮するのはなぜですか?

フロー制御テクノロジーの歴史は、継続的な革新によって特徴づけられてきました。ステンレス製バタフライバルブこの進化における重要なマイルストーンを表しています。 20 世紀半ばに遡る初期のバタフライ バルブは、ディスクとシートが共通の中心軸を共有する単純な同心設計を採用していました。これらの初期の設計は基本的な用途には機能しますが、動作中の過度の摩擦、シートの摩耗の加速、高圧または高温条件下でのシールの完全性の低下など、固有の制限がありました。

風変わりなデザインの導入は、最初の大きな進歩を示しました。ディスクの回転軸をシート中心からオフセットすることで、エンジニアは摩擦を軽減し、耐用年数を延長しました。しかし、ステンレス鋼製バタフライ バルブを、要求の厳しい用途においてゲート、グローブ、ボール バルブと競合できる高性能ソリューションに真に変えたのは、トリプル オフセット (またはトリプル偏心) 設計の開発でした。

今日のステンレス鋼バタフライ バルブには、高度な冶金、精密機械加工、洗練されたシール技術が組み込まれています。多層金属ハードシールとステンレス鋼構造の統合により、これらのバルブは優れた耐食性を維持しながら、最大 425°C の温度で確実に動作することができます。この進化により、アプリケーション範囲は単純な水道管から石油化学プラント、発電施設、海洋環境における重要なサービスまで拡大されました。

最新のステンレス鋼製バタフライ バルブは、コンパクトな設置面積、軽量構造、迅速な動作、優れた流量特性といった魅力的な特性の組み合わせを提供します。開閉に複数の回転が必要な従来のゲート バルブとは異なり、バタフライ バルブは 90 度の回転で完全な動作を実現し、緊急停止シナリオでの迅速な対応が可能になります。この操作効率とステンレス鋼構造の耐久性の組み合わせにより、バタフライ バルブは多くの産業用途で推奨される選択肢として確立されました。

高性能の核心ステンレス製バタフライバルブ設計には、ロータリーバルブのシールと摩擦の基本的な課題に対処する洗練されたエンジニアリングアプローチであるトリプルオフセットジオメトリが採用されています。この設計には、ほぼ摩擦のない動作と気泡のない遮断を実現するために連携して機能する 3 つの異なるオフセットが組み込まれています。

また、トリプル オフセット設計により、バルブは双方向のシールを実現できるため、流れの方向に関係なく効果的な遮断を実現できます。この特性は、ポンプバイパスシステムや双方向パイプラインなど、流れの逆転が発生する可能性がある用途で特に役立ちます。メタルハードシール構造は、通常、シートとディスクのシール面に異なる硬度の材料を使用しており、耐摩耗性と耐浸食性に優れています。

ステンレス鋼製バタフライ バルブの適切な材料の選択は、その性能と耐用年数にとって非常に重要です。 「ステンレス鋼」という用語には幅広い合金が含まれますが、選択される特定のグレードは動作環境の要求に適合する必要があります。

ステンレス鋼の耐食性は、表面に不動態の酸化クロム層が形成されることによって生じます。塩化物、酸、その他の腐食性物質を含む過酷な環境では、316L や二相ステンレス鋼などのモリブデン含有グレードの選択が不可欠になります。これらの合金は孔食や隙間腐食に対する耐性を強化し、海洋、化学、廃水用途での信頼性の高い動作を保証します。

シール面には、シートとディスクの間に異なる硬度の材料を使用することで、耐久性と耐摩耗性の境界面を作り出しています。ステライトなどの表面硬化合金は、研磨用途や高サイクル用途での耐用年数を延ばすためにシール面に適用されることがよくあります。ステムの材質は、本体やディスクの材質と同等の耐食性を維持しながら、作動トルクを伝達するのに十分な強度を備えていなければなりません。

のパフォーマンスパラメータを理解するステンレス製バタフライバルブ適切な仕様とアプリケーションには不可欠です。これらのパラメータは、バルブが確実に動作する動作範囲を定義します。

ソフト シール構成とメタル ハード シール構成の選択は、重要な決定点となります。 NBR、EPDM、FKM などの材料を利用したソフト シール バルブは、エラストマーがシール面に適合するため、より低い圧力および温度で優れたシールを実現します。多層金属構造を採用したメタルハードシールバルブは、高温や研磨作業において優れた性能を発揮しますが、遮断を達成するにはより高い作動トルクが必要になる場合があります。

ステンレス鋼製バタフライ バルブの適用可能な中間範囲には、水、油、ガス、およびさまざまな腐食性媒体が含まれており、複数の業界にわたる多用途のコンポーネントとなっています。ステンレス鋼構造は広範囲の化学薬品に対する耐性を備えていますが、攻撃的な媒体や特殊な媒体については特定の適合性を確認する必要があります。

ステンレス鋼バタフライ バルブに選択される作動方法は、その動作特性、応答時間、および制御システムとの統合に大きく影響します。利用可能なオプションは、単純な手動操作から高度な自動ソリューションまで多岐にわたります。

作動方法の選択には、利用可能な電源、必要な応答時間、制御精度のニーズ、環境条件、メンテナンス能力などのいくつかの要素を考慮する必要があります。危険区域では、電気発火源を排除するために、空気圧または油圧による作動が好ましい場合があります。頻繁なサイクリングや正確な流量調整が必要なアプリケーションの場合、位置フィードバックを備えた電気作動により、制御の柔軟性が最大限に高まります。

最新の制御システムとの統合はますます洗練されており、スマート アクチュエータは診断機能、通信プロトコル (HART、Profibus、Foundation Fieldbus など)、予知保全機能を提供します。これらの高度な機能により、状態監視とリモート トラブルシューティングが可能になり、計画外のダウンタイムが削減され、メンテナンス スケジュールが最適化されます。

ステンレス鋼バタフライバルブを適切に取り付けることは、設計された性能と耐用年数を達成するために不可欠です。次のベスト プラクティスは、インストールを成功させるための重要な考慮事項に対処します。

ウェハータイプのバタフライバルブの場合、パイプラインフランジ間の適切なセンタリングが重要です。バルブ本体は、位置合わせピンを使用するか、フランジを締めるときに慎重に位置決めして中心に合わせる必要があります。フランジボルトを締めすぎるとバルブ本体が歪み、ディスクの動作やシール性能に影響を与える可能性があります。適切なガスケットを使用し、トルク仕様を遵守することで、損傷を防ぎ、信頼性の高いシールが保証されます。

熱膨張が大きいシステムでは、バルブに過度の負荷がかからないよう、パイプアンカーと伸縮継手を考慮する必要があります。バルブは、パイプの位置ずれを修正するために使用しないでください。これにより、ステム、ベアリング、またはシール部品の早期故障につながる可能性のある応力がかかるためです。

効果的なメンテナンスステンレス製バタフライバルブ継続的な信頼性の高いパフォーマンスを保証し、耐用年数を延ばします。プロアクティブなメンテナンス プログラムは、定期的なケアと潜在的な問題の両方に、障害が発生する前に対処します。

メンテナンス作業の頻度は、動作サイクル数、温度、圧力、流れる媒体の性質などの使用条件によって異なります。研磨スラリーの取り扱いや高温での動作など、過酷な使用環境にあるバルブは、上水用途に使用されるバルブよりも頻繁な検査とメンテナンスが必要です。

金属シートのトリプル オフセット バルブの場合、シール面は機械加工や研削によって修復できることが多く、バルブを完全に交換しなくても耐用年数を延ばすことができます。この機能とステンレス鋼構造の固有の耐久性を組み合わせることで、これらのバルブは要求の厳しい用途向けのコスト効率の高い長期ソリューションとなります。

ステンレス鋼バタフライ バルブ コンポーネントの製造とテストは、国際規格と国内規格の包括的な枠組みによって管理されています。これらの規格に準拠することで、一貫した品質、互換性、およびパフォーマンスが保証されます。

ステンレス鋼製バタフライ バルブの品質保証プログラムには、通常、材料認証 (ミル テスト レポート)、寸法検査、圧力テスト (シェルおよびシート テスト)、およびすべてのコンポーネントの目視検査が含まれます。多くの製造業者は ISO 9001 認証を維持しており、品質管理システムへの取り組みを示しています。

重要な用途では、逃散排出試験、防火試験 (API 607 または ISO 10497 による)、高圧または高温の性能検証などの追加の試験が必要になる場合があります。適切なテスト プロトコルの選択は、アプリケーションの特定の要件、適用されるコードおよび規格に合わせて行う必要があります。

のステンレス製バタフライバルブは、数十年にわたるエンジニアリングの改良の集大成であり、パフォーマンス、耐久性、運用効率のバランスをとったフロー制御ソリューションを提供します。シーリング形状に対する革新的なアプローチを備えたトリプル オフセット設計により、バタフライ バルブは単純なオン/オフ装置から、最も厳しい産業要件を満たすことができる精密機器へと進化しました。

この包括的な調査を通じて、バタフライバルブの動作を支配する基本原理、耐食性を確保するための材料選択の重要な役割、および動作範囲を定義する性能パラメータを検討してきました。これらのバルブの多用途性は、都市水処理から高温の​​石油化学プロセスに至るまで、幅広い用途で明らかです。複数の作動方法と接続構成が利用できるため、事実上あらゆるフロー制御の課題に適切なソリューションが存在します。

これらのバルブの可能性を最大限に発揮するには、適切な設置とメンテナンスの実施が不可欠です。業界標準とメーカーの推奨事項に従うことで、エンジニアと施設管理者は信頼性の高い動作と耐用年数の延長を保証できます。ステンレス鋼の堅牢な構造と、トリプル オフセット設計の高度なシーリング技術を組み合わせることで、ダウンタイムとメンテナンスの要件を最小限に抑えるレベルの耐久性が実現します。

産業界が流量制御機器の高性能、信頼性、安全性の強化を求め続ける中、ステンレス鋼バタフライバルブは今後も基礎技術となるでしょう。幅広いアプリケーションにわたって一貫した信頼性の高いパフォーマンスを提供するその能力は、コンパクトな設計と運用効率と組み合わされて、進化する産業インフラストラクチャの状況において継続的な関連性を確保します。
