逆止弁が産業用流体制御システムの重要な自動コンポーネントとみなされるのはなぜですか?

産業用流体制御システムでは、逆止弁は、媒体の偶発的な逆流を防止し、ポンプやモーターなどの機器を保護し、工業プロセスの安定性を確保するために設計された重要な自動コンポーネントです。高度な生産能力と世界への輸出実績を持つ専門メーカーとして、天津マイルストーンバルブカンパニーは、産業の多様なニーズを満たす高性能逆止弁やその他の工業用バルブの提供に注力しています。では、逆止弁について理解していますか？

逆止弁とは何ですか？

A 逆止弁閉弁部（円形弁体）が自重と流体圧力により作動する自動弁です。その主な機能は媒体の逆流を防止することであり、さまざまな業界の流体輸送システムに不可欠なコンポーネントとなっています。手動または半自動バルブとは異なり、逆止弁は外部電源を必要としません。逆止弁の動作は完全に媒体自体の動的な圧力によって駆動され、リアルタイムで確実に逆流を防止します。

逆止弁の中心機能

メディアの逆流防止：最も基本的な機能です。配管システムでは、逆止弁がシステム圧力低下時の媒体の逆流を防止し、生産の中断を回避します。

ポンプと駆動モーターの保護: 逆流によりポンプが逆回転し、内部コンポーネントが損傷したり、駆動モーターに過負荷がかかったりする可能性があり、その結果、ダウンタイムが発生し、コストが高くなります。逆止弁は逆流時にすぐに閉じるため、このリスクが排除されます。

容器からの媒体の安全な排出: 貯蔵タンクや圧力容器では、逆止弁が媒体の一方向の流れを制御し、安全な排出を保証し、サイフォンの逆流や汚染を防ぎます。

安全な隔離: 逆止弁をゲート弁と組み合わせて使用​​し、二重保護システムを形成します。たとえば、高圧パイプラインでは、逆止弁が逆流を防止し、ゲート弁によりメンテナンスのために手動で隔離できるため、システム全体の安全性が向上します。

逆止弁の種類：リフト弁、スイング弁

逆止弁は弁体の動きにより、主にリフト逆止弁とスイング逆止弁に分けられます。各タイプには独自の構造特性とアプリケーションシナリオがあり、さまざまな産業ニーズに適しています。

リフトチェックバルブ

リフトチェックバルブの構造はゲートバルブと似ていますが、バルブディスクを駆動するバルブステムがありません。バルブディスクはバルブシートに沿って垂直（上下）に動き、流量を制御します。

動作原理

開くプロセス: 媒体が入口端 (下側) から出口端 (上側) に流れるとき、入口圧力が弁体を押し上げ、弁体の自重と流体摩擦の合成抵抗に打ち勝ちます。これにより、バルブディスクがバルブシートから持ち上げられ、媒体がスムーズに通過できるようになります。

閉鎖プロセス: 媒体が逆流しようとすると、逆圧力が弁体を下方に押します。次に、自重と逆圧によってバルブ ディスクがバルブ シートにしっかりと押し付けられ、パイプラインが密閉され、逆流が防止されます。

主な利点

閉まる反応が速く、圧力変化が頻繁にあるシステムに最適です。

密閉時のシール精度が高く、低漏れ要件の媒体に適しています。

代表的な用途

給水および排水システム。

発電所のボイラー給水配管および蒸気システム。

極めて高純度の培地を必要とする軽工業分野。

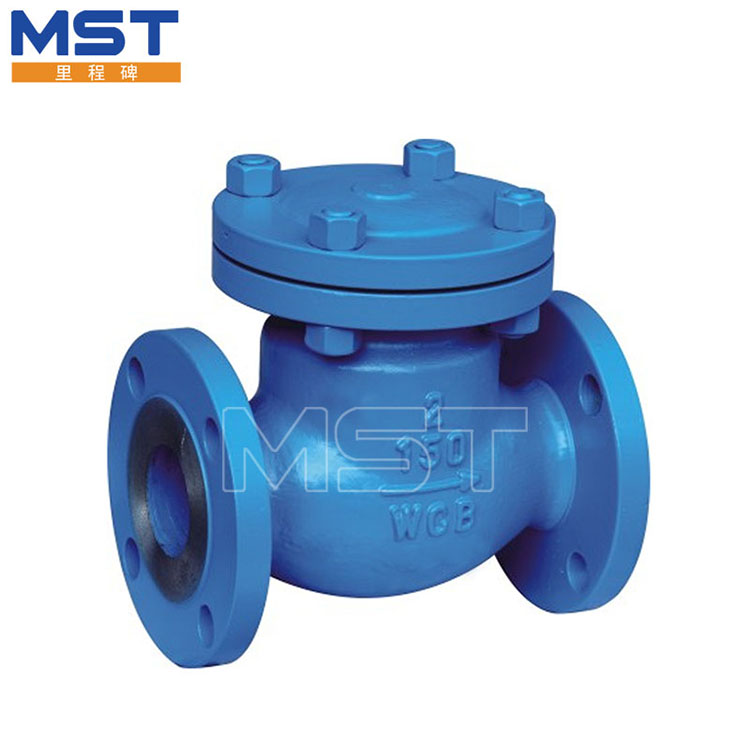

スイング式逆止弁

スイングタイプチェックバルブは、傾斜したディスクが回転軸（通常はバルブシートの近くに配置されます）に取り付けられているのが特徴です。ディスクは垂直に動くのではなく、この軸を中心にスイングして開閉します。

動作原理

開放プロセス: 媒体が順方向に流れると、その圧力によりディスクがバルブシートから離れる方向に押し出され、媒体の通路が形成されます。ディスクのスイング角度は媒体の流量によって決まります。流量が大きいほど開口角度が大きくなり、流れ抵抗が最小限に抑えられます。

閉鎖プロセス: 逆流が発生すると、逆の中圧がディスクを押して弁座に向かって揺動させます。次に、ディスクが逆圧力下でシートを密閉し、逆流を防ぎます。動作原理はリフト型チェックバルブと同様ですが、スイング動作により閉止時の衝撃力が軽減され、バルブの寿命が長くなります。

主な利点

流動抵抗が低いため、大口径パイプラインや大流量システムに適しています。

シンプルな構造でメンテナンスが容易で、微量の不純物を含む媒体（廃水、原油など）への適応性が高い。

代表的な用途

石油とガスのパイプライン。

熱供給システム。

冶金産業。
