産業用アプリケーションにラグバタフライバルブを選択する必要があるのはなぜですか？

流体制御の世界では、バルブはすべての産業システムの中心にあります。彼らは、パイプラインがどのように機能し、どのように安全に処理されるか、そして業界がエネルギーとリソースをどれだけ効率的に節約するかを決定します。多くのタイプのバルブの中で、ラグバタフライバルブ中型および大規模な操作の両方に対して、多目的で費用対効果が高く、信頼できるソリューションとして際立っています。そのユニークな設計と堅牢な性能により、給水、廃水処理、化学産業、発電所、およびHVACシステムに適しています。

この記事では、ラグバタフライバルブの作業原則、仕様、利点、およびアプリケーションを詳細に検討し、提携している企業を含む非常に多くの企業を強調しています。Tianjin Milestone Valve Company、パイプラインでこのタイプのバルブを好みます。

ラグバタフライバルブとは何ですか？

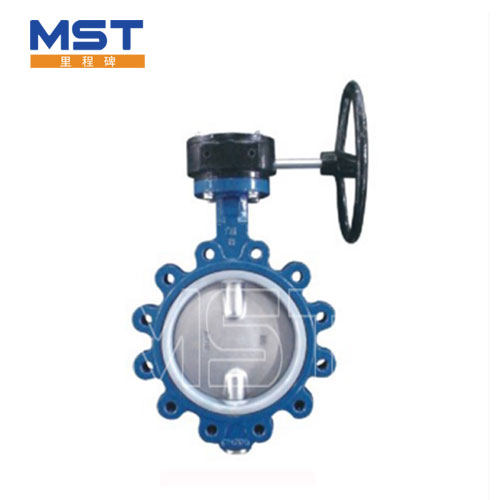

ラグバタフライバルブは、パイプライン内の流体の流れを調節または分離するように設計された4分の1ターンバルブです。バルブ本体の両側にねじれたインサートを備えた「ラグ」デザインによって区別されます。この構造により、バルブをフランジに直接ボルトで固定することができ、配管システム全体を乱すことなく簡単な設置と取り外しを可能にします。

この機能により、ラグバタフライバルブは、頻繁なメンテナンスを必要とするシステムに非常に実用的になります。パイプラインの片側を他方に影響を与えることなく切断する必要がある場合があります。

重要な機能と作業原則

ラグバタフライバルブの実用的な原則は簡単でありながら効果的です：

• 1/4ターンの動きで動作します。

• パイプの中央に配置された円形のディスクは、流れを制御するために垂直軸の周りを回転します。

• ハンドルまたはアクチュエータが90度回転すると、ディスクが通過を完全に開閉するか閉じます。

• バルブは中間位置に設定して、正確なフロー調整を可能にすることもできます。

この設計は、抵抗を最小限に抑え、圧力降下を減らし、高品質のエラストマーシートと組み合わせると信頼できるシーリングを提供します。

ラグバタフライバルブの製品パラメーター

以下は、標準のラグバタフライバルブの技術的能力を紹介する一般的なパラメーターです。

主な仕様

• サイズ範囲：DN50 - DN1200（2 " - 48"）

• 圧力評価：PN10、PN16、ANSI 150

• 体材：鋳鉄、延性鉄、炭素鋼、ステンレス鋼

• ディスク素材：延性鉄、ステンレス鋼、アルミニウムブロンズ、ナイロンコーティングディスク

• シートマテリアル：EPDM、NBR、PTFE、VITON

• 接続タイプ：ネジ付きインサート付きのラグタイプ

• 操作方法：手動レバー、ギアボックス、電気アクチュエーター、空気圧アクチュエータ

• 温度範囲：-20°C〜 +200°C（シート材料に依存）

• 応用：水、油、ガス、スラリー、化学液

技術パラメーターテーブル

ラグバタフライバルブの利点

1. 柔軟なインストール - 下流の配管を必要とせずに、パイプラインの最後に設置できます。

2. 簡単なメンテナンス - システムの片側にライン全体をシャットダウンせずにサービスを受けることができます。

3. 費用対効果 - ゲートバルブやグローブバルブよりも軽くてコンパクトで、材料と設置コストの両方を削減します。

4. 耐久性 - 延性鉄やステンレス鋼などの材料を使用すると、バルブは圧力、温度変動、腐食性環境に耐えます。

5. タイトシーリング - 高度な座席材料は、困難な条件下であっても、バブルタイトシャットオフを提供します。

6. 汎用性 - きれいな水、廃水、油、ガス、軽度の化学物質に適しています。

ラグバタフライバルブの用途

ラグバタフライバルブには、さまざまな業界に広範なアプリケーションがあります。

• 給水と廃水処理 - 地方自治体の水および下水システムで信頼できるシャットオフと制御を提供します。

• HVACシステム - 冷水と温水パイプラインの調整に使用されます。

• 化学産業 - PTFEとビトンの座席により、軽度の腐食性液を処理します。

• 発電所 - 冷却水循環と補助サービスに役割を果たします。

• 海洋産業 - 軽量構造により、オンボードシステムに適しています。

このバルブの汎用性により、世界中のエンジニアとプロジェクトマネージャーによって最も一般的に指定された製品の1つになります。

他のバルブタイプとの比較

ラグバタフライバルブに関するFAQ

Q1：ラグバタフライバルブをウェーハバタフライバルブとは違うものは何ですか？
ラグバタフライバルブには、バルブをフランジに直接ボルトで固定できるようにする挿入挿入（ラグ）があり、パイピングの片側を他の側を乱すことなく切断できます。対照的に、ウェーハタイプでは、除去する前にライン全体をシャットダウンする必要があります。

Q2：ラグバタフライバルブを高圧アプリケーションに使用できますか？
一般に、ラグバタフライバルブは、中圧システム用に設計されています（PN10 – PN16またはANSI 150）。より高い圧力には、特殊な材料と強化された設計が必要になる場合がありますが、ほとんどの産業パイプラインでは、それらの圧力処理で十分です。

Q3：シート材料は、ラグバタフライバルブの性能にどのように影響しますか？
シート材料は、温度抵抗、シーリング特性、およびメディアとの互換性に直接影響します。たとえば、EPDMは水に理想的で、PTFEは化学物質よりも好まれ、Vitonはより高い温度でうまく機能します。正しいシートを選択すると、長期的な信頼性が保証されます。

Q4：ラグバタフライバルブにTianjin Milestone Valve Companyを選択する必要があるのはなぜですか？
Tianjin Milestone Valve Companyは、バルブの製造に関する長年の専門知識を持ち、堅牢なデザイン、プレミアム素材、カスタマイズ可能なオプションを提供しています。それらのラグバタフライバルブは、地方自治体、産業、および海洋プロジェクトで広く使用されており、耐久性と効率の両方を証明しています。

結論

The ラグバタフライバルブ効率、耐久性、実用性を組み合わせて、現代の産業システムに不可欠な選択肢となっています。インストールの容易さ、ラインの片側を分離する能力、および費用対効果の高い設計はすべて、グローバル市場での需要の増加に貢献しています。

パイプラインシステムの信頼できるソリューションを検討している場合は、からの高品質のバルブに投資してくださいTianjin Milestone Valve Companyパフォーマンスと長期的な価値の両方を保証します。

お問い合わせ、技術的な相談、または一括注文については、お気軽にお問い合わせください接触 Tianjin Milestone Valve Company - バルブの製造と供給の信頼できる名前。
